內容詳情
產品參數

1、用途：

本系列產品適用于工頻額定電壓6-35kV輸配電系統的電能輸送。

產品具有優良的電氣性能、導體長期工作溫度高，承受短路電流大，載流量大，短期過載能力強，使用壽命長，重量輕，不受落差限制，安裝和運行維護方便，故障率低。

2、使用特性：

★ 工頻額定電壓U₀/U(U_m)為8.7/10（12.5）kV、8.7/15（17.5）kV；
★ 電纜導體允許長期最高工作溫度為90℃；
★ 短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃；
★ 敷設時環境溫度低于0℃時需對電纜進行預熱處理；
★ 電纜的最小彎曲半徑應不小于電纜外徑的:單芯無鎧裝20倍；單芯鎧裝15倍；三芯無鎧裝15倍；三芯鎧裝12倍。

3、產品結構：

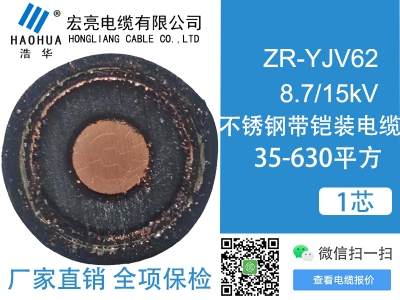

ZRYJV62 8.7/15kV 1芯

8.7/15kV鋼帶鎧裝中壓電纜結構示意圖

1—導體，2—導體屏蔽，3—絕緣，4—絕緣屏蔽，5—銅帶屏蔽，7—繞包帶，8—隔離套，9—非磁性鋼帶鎧裝層，10—外護套

4、8.7/15kV中壓電纜產品執行標準：

GB/T 12706.2-2020；GB/T 19666-2019（阻燃類產品）

5、生產范圍：

序號	型號	芯數	電壓	規格（截面mm2）
1	YJV62	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
2	ZR-YJV62	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
3	ZC-YJV62	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
4	ZB-YJV62	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
5	ZA-YJV62	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
6	ZRC-YJV62	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
7	ZRB-YJV62	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
8	ZRA-YJV62	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
9	YJY63	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
10	ZR-YJY63	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
11	ZC-YJY63	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
12	ZB-YJY63	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
13	ZA-YJY63	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
14	ZRC-YJY63	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
15	ZRB-YJY63	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
16	ZRA-YJY63	1芯	8.7/15kV	35、50、70、95、120、150、185、240、300、400、500、630、800、1000
